干货 | 基于BIM的Dynamo支持高效的架构设计交付

发布时间:2019-08-14 22:38:00         点击量:251次


Dynamo,这一设计师的可视化编程工具帮助Bohlin Cywinski Jackson协调项目的所有环节,并在不用完全重建的情况下,瞬间改变这些环节。Bohlin Cywinski Jackson 事务所的高级副总建筑师Nick Snyder说到:“你可以将设计视作一个迭代的过程,而且比以前更流畅。通过Dynamo,我们可以以一个循环的方式来整合并更新我们的设计,这也是更符合建筑师们思考的一种方式。”


在过去的十年间,建筑设计事务所Bohlin Cywinski Jackson里的早期建筑师发现了通过BIM软件克服设计挑战的新方式。这些建筑师们将他们的设计载入Autodesk Revit的BIM工作流中。今天,Dynamo软件在这一过程中起到了主导作用。


Dynamo让设计师建立视觉逻辑来探索参数化的概念设计,并自动化各类任务。作为Revit的延展,Dynamo使得BIM的运算设计成为可能。通过复杂设计基于一系列定义规则进行快速迭代,建筑师可以快速开展项目

Bohlin Cywinski Jackson的项目运营经理Gabe Hodge说到: “这有点像定格动画片。拍一张照片,调整,然后再拍另外一张。过去,这个过程很耗时。”

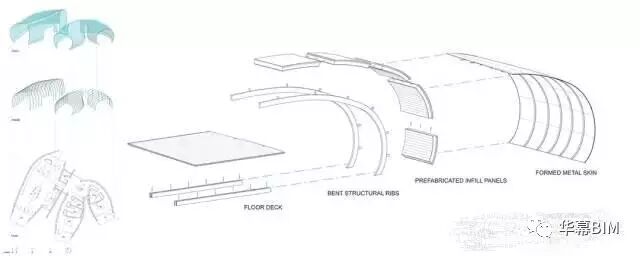

Dynamo也能兼顾省时的协作。2014年,Bohlin Cywinski Jackson的一个民建项目客户在加拿大休伦湖东北部的乔治亚湾获得了一个未开采的岩石岛屿,希望在那里建造一座钓鱼屋。设计师将这个休闲场所设计成一些列巧妙散落在远处,并面朝大海的船体形状。

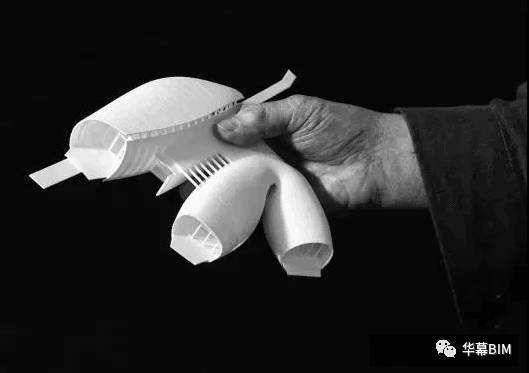

设计师Adam Wise提到:“我们从一些比较复杂的形状概念开始,比如一些传统上由造船工建造的形状。但预算上不允许我们把工人直接派到那个岛屿上去。岛上到处是曲状甚至双层曲状的贝壳。我们早已料到我们必须通过一种精密的建模和装配的方式来把该项目建造到岛上。”


设计师们几乎马上就想到了通过Dynamo建立一个他们精细地改变设计形状模型,在有些项目里也能大幅度地改变设计形状。设计师们想要延续公司使用BIM交付所有设计工作的实践,尽早采用Dynamo能让他们创建并研究这个钓鱼屋复杂的形状,并且将这些设计形状整合进Autodesk Revit的模型中。设计师Adam Wise说到 :“我们保持了项目曲线和高度的相互关联,既在整体上又在个体上调整各个曲线和高度。我们可以快速调整并输出各种各样的形状。”

然后,建筑师们就能与装配环节合作了。装配工可以用模型预这些形状,在其厂房里装配好然后其运到工地拼装起来。设计师Adam Wise补充说道:“如果手工完成这些工序,需要的时间将呈指数级增长,而且那将是一种更笨重的不同工艺。现在,这种工序更轻巧、更精细。”


在用Dynamo之前,这个项目必须在纸上进行规划,而且装配工们不得不自己进行归档操作。现在,中间步骤被省略了,装配工们是设计和施工阶段的合作伙伴。Bohlin Cywinski Jackson的项目运营经理Gabe Hodge说到:“Dynamo让公司的协同达到了一个我们从来没体验过的程度,我们在模型里展示的设计对装配工很有用。这些协同技术让装配参与设计,也能让我们参与装配环节。

在他们跟装配工完成形状微调的时候,设计师正在创造一个经济节约的过程并建造一个更好的结构。参与设计的讨论让装配工们可以告诉建筑师项目到底要花费多少,因为所有人都处于同一信息水平。Bohlin Cywinski Jackson的项目运营经理Gabe Hodge继续说到:“你设计和制造的东西也没有什么神秘之处。我们比其他事务所更细致地研究项目的材料和细节。你真正地在用一种开放的方式研究如何制造商品。这种开放式方法非常好,并且难以预测。”
