在施工过程中，预制箱梁还是现浇梁其截面大多是变截面的，如下图示例。那么怎么在Revit中做出变截面处的钢筋呢？今天就向大家分享用Revit处理桥梁变截面钢筋的方法。

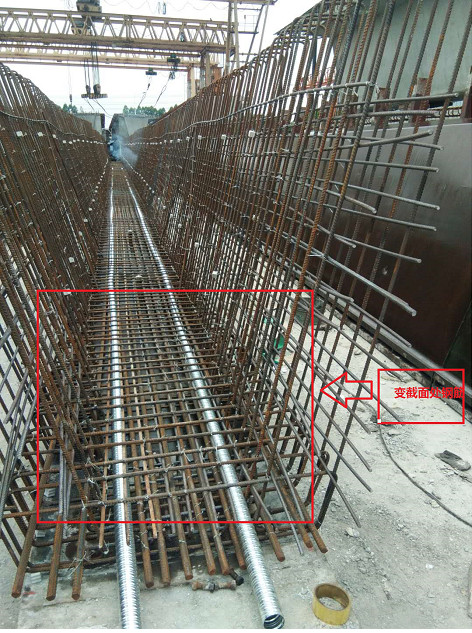

预制箱梁钢筋笼

下图是施工图纸中对变截面钢筋的表达形式，在钢筋图中，变截面地方的图纸仅仅给出了长度范围，工程数量统计表中仅给出了平均长度，这里我们通过Revit用简单的方法准确得到变截面处的钢筋长度。

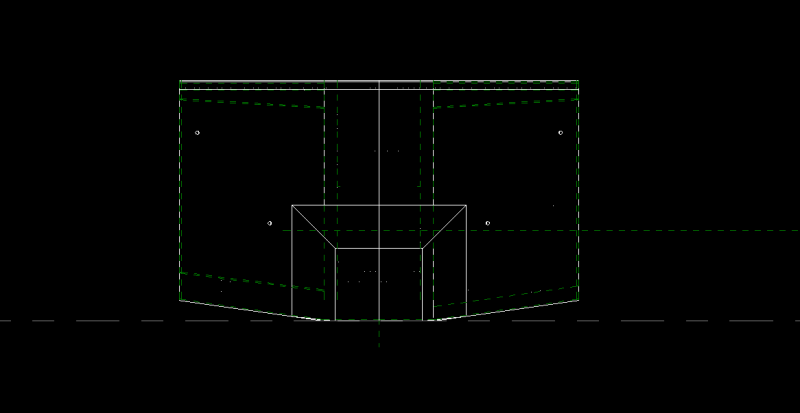

1.创建梁的族并载入项目，如图所示：

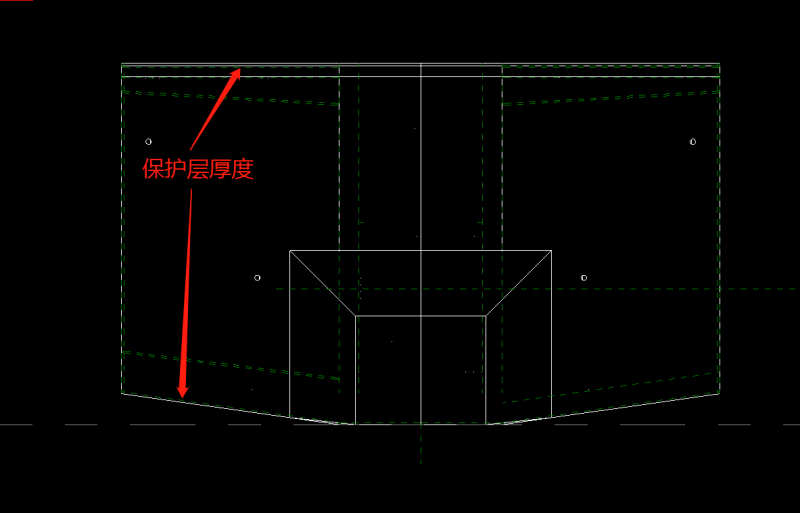

2.用参照平面将梁的保护层厚度标识出来。

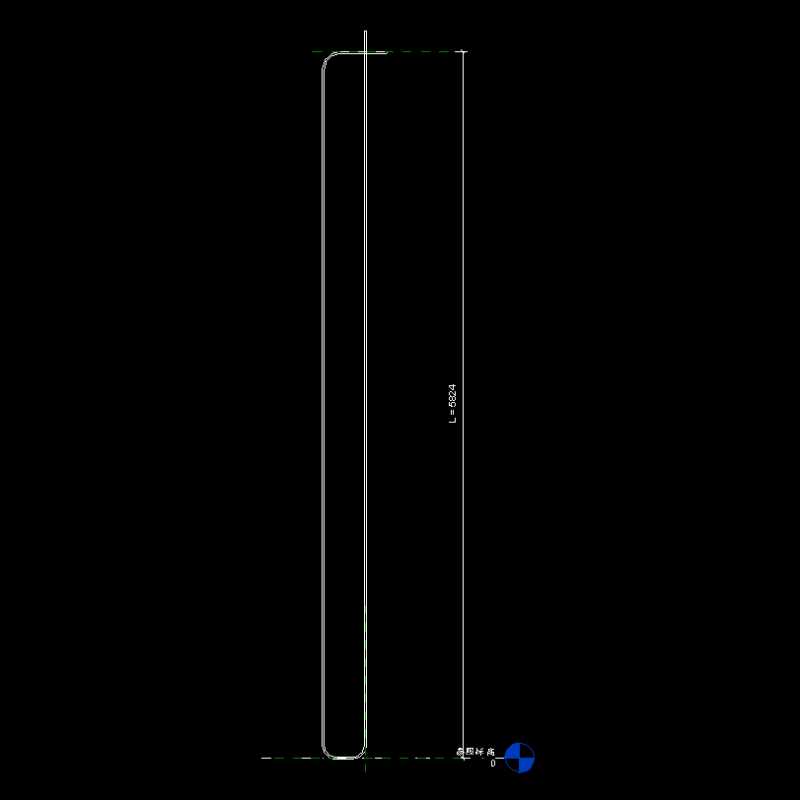

3.在“公制常规模型”中，用“放样”将变截面钢筋画出，并用“参照平面”把钢筋变化的另一端画出，不用锁定，直接赋予其参数值就能通过改变参数来改变钢筋的长度。

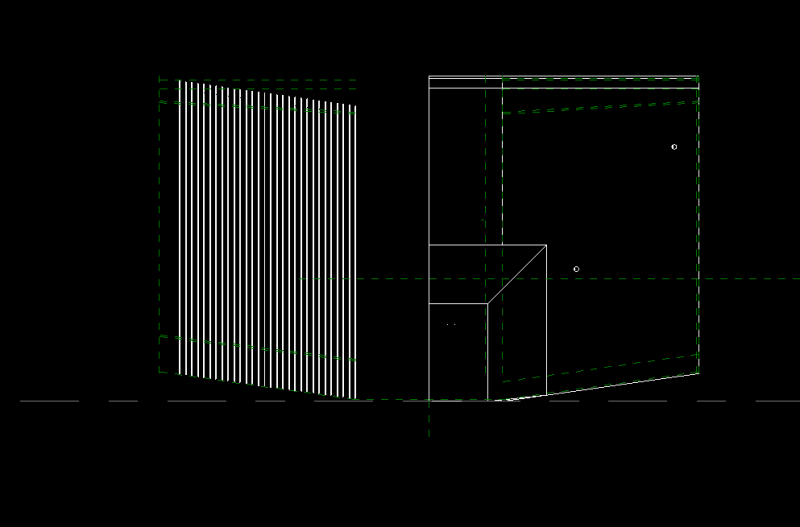

4.载入到项目中，用“阵列”工具，将变截面箍筋画出。

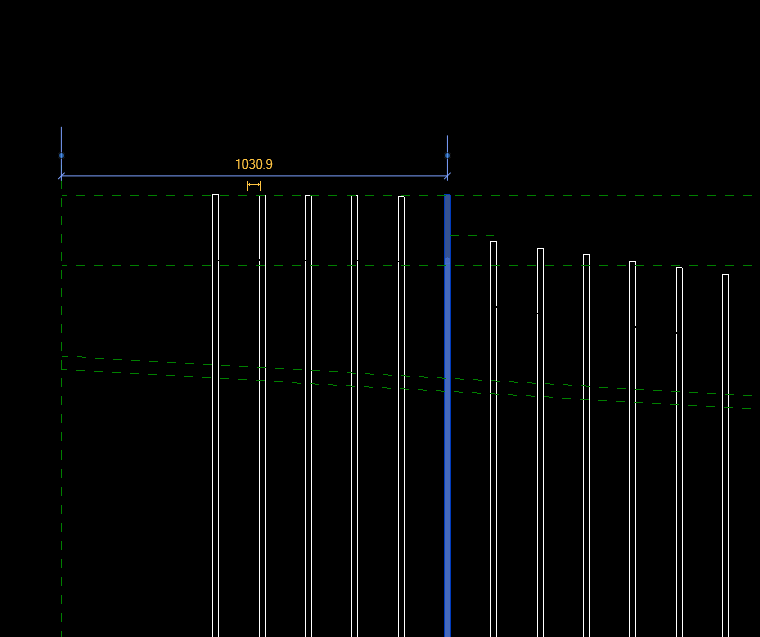

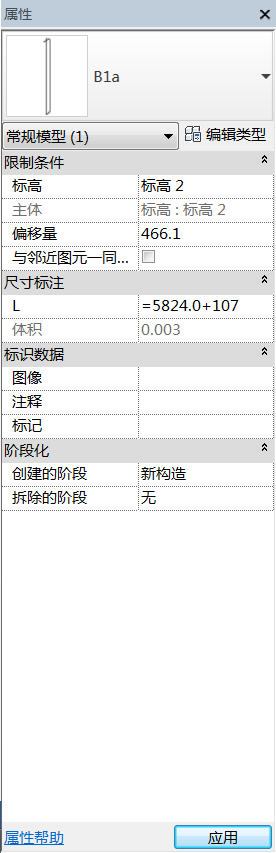

5.量出钢筋与上保护层的差值，并在“属性”栏，尺寸标注处输入“=原数值+差值”即可。

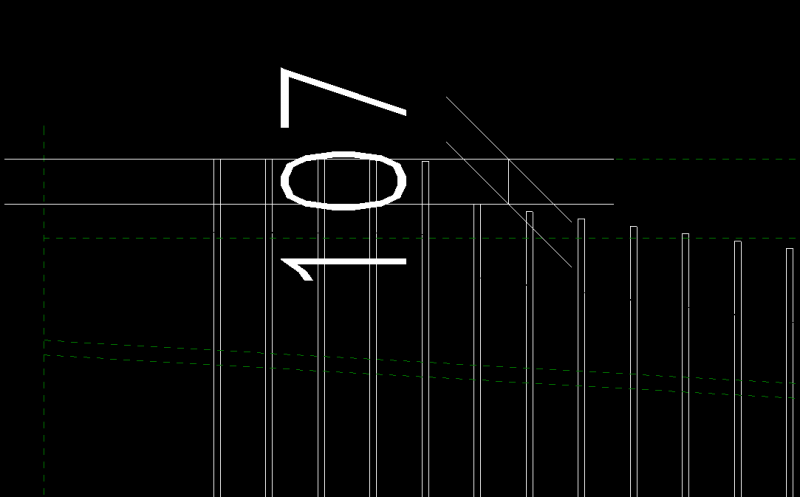

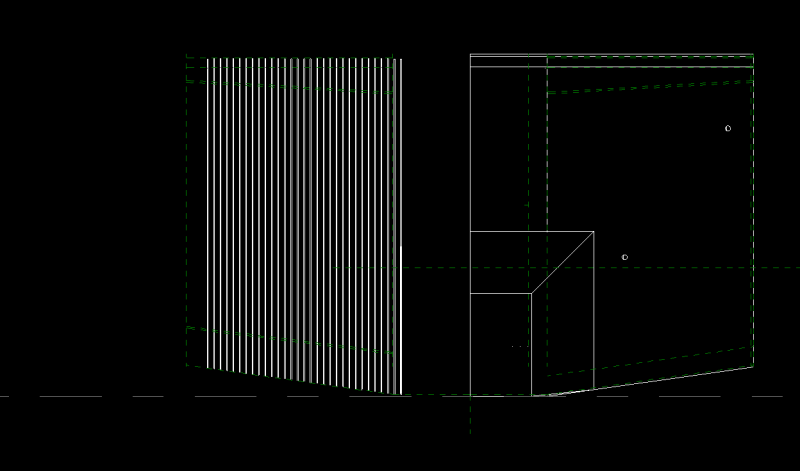

修改后的效果如下图所示：

这样，我们一个一个修改就能快速得到变截面钢筋的具体长度啦！

这样我们就可以很快的把钢筋画出来了！

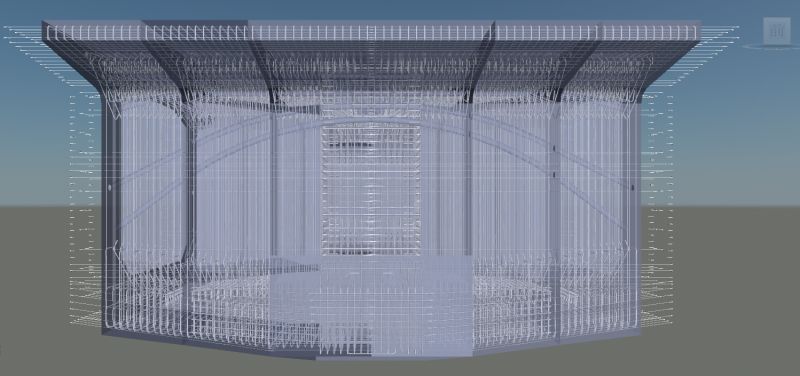

0号块钢筋立面图

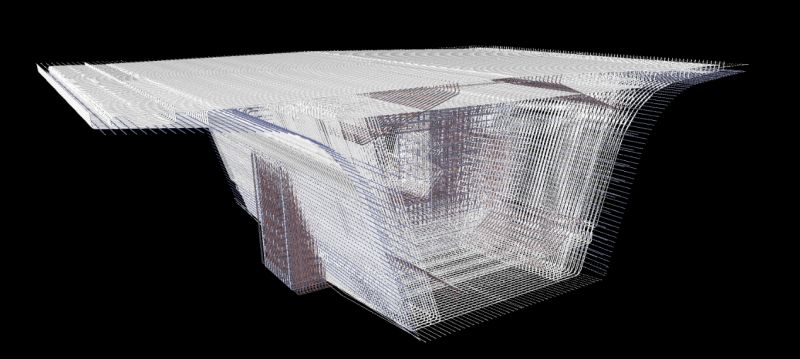

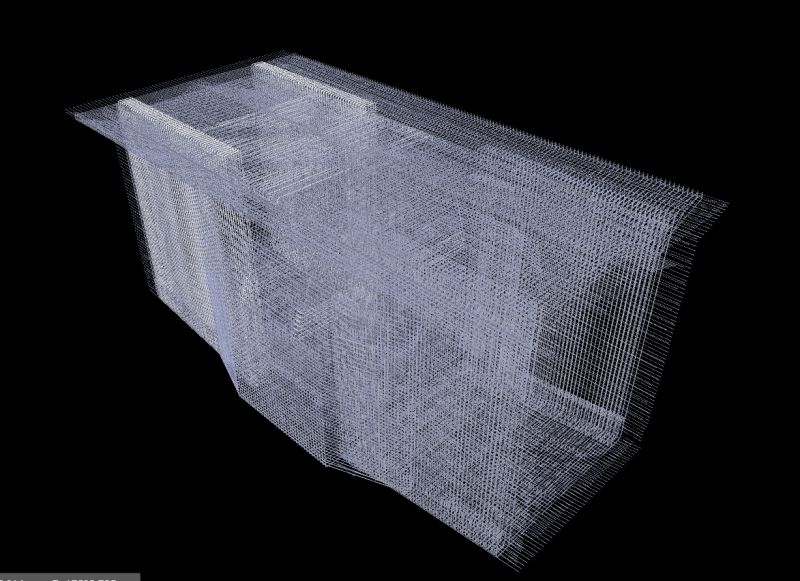

0号块钢筋三维图

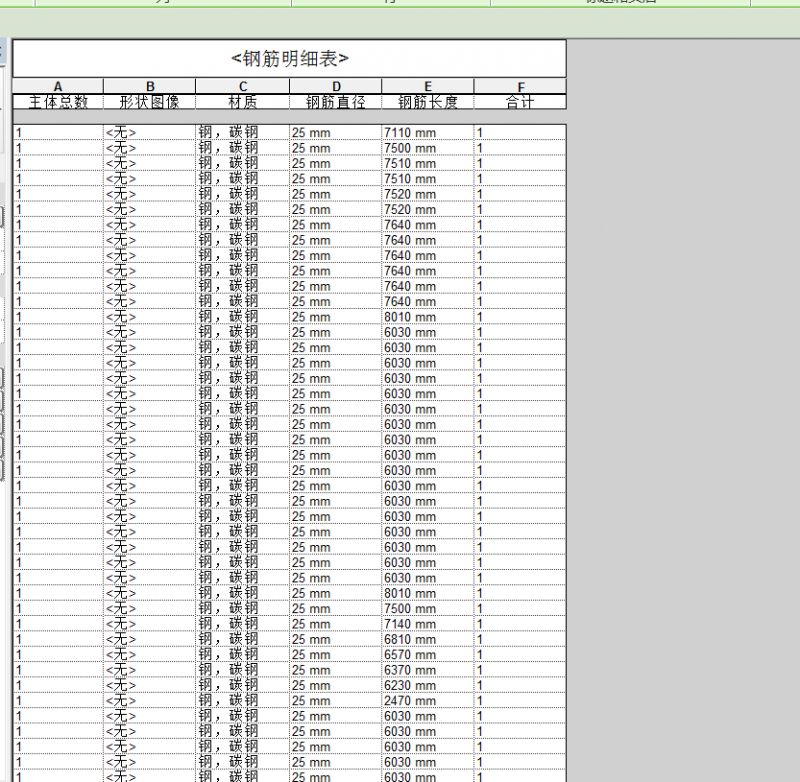

另外，我们还可以在“视图”——“明细表”中创建钢筋明细表，如下图所示：

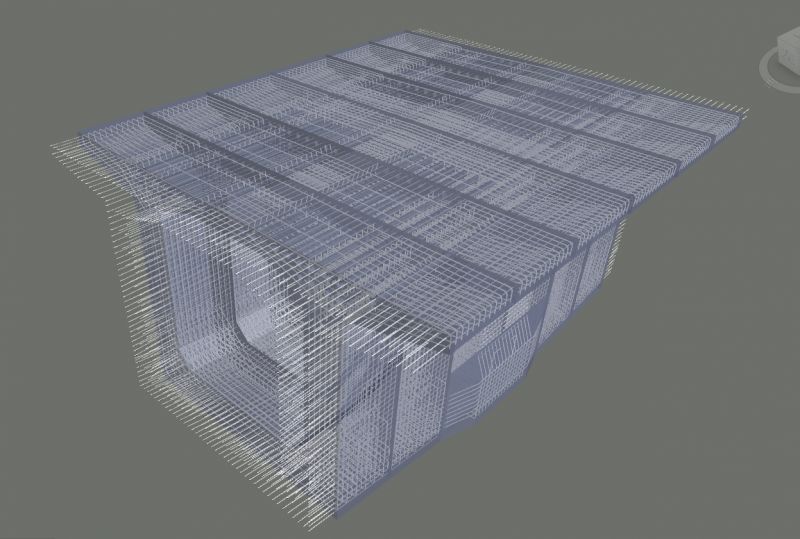

时速250公里高速铁路预应力混凝土连续梁0号块钢筋
